Thermographie poste électrique : détecter les points chauds avant l’incendie
Un poste électrique peut sembler parfaitement normal à l’œil nu alors qu’un départ, une connexion, un disjoncteur, une cellule HTA ou un jeu de barres est déjà en train de chauffer. La thermographie infrarouge permet de voir ce que l’œil ne voit pas : les échauffements anormaux qui précèdent souvent les pannes, les coupures et les départs de feu.
Un point chaud n’est pas toujours visible. Il apparaît souvent sur une borne, une cosse, un câble, un départ ou une protection qui travaille trop.
Dans un poste électrique, le danger ne commence pas toujours par une coupure. Il commence souvent par une chaleur anormale, localisée, discrète, parfois invisible pendant plusieurs semaines. Une connexion légèrement desserrée, une phase plus chargée que les autres, un départ vieillissant, un disjoncteur fatigué ou un bornier oxydé peuvent produire une élévation de température progressive. Tant que le site fonctionne, personne ne s’en inquiète. Pourtant, ce point chaud peut déjà annoncer une panne.
La thermographie poste électrique est donc une opération de prévention très utile pour les entreprises, sites industriels, bâtiments tertiaires, centres commerciaux, entrepôts, hôtels, parkings, copropriétés équipées d’un poste HTA et installations sensibles. Elle permet d’identifier les zones qui chauffent trop avant que l’incident ne devienne visible, coûteux ou dangereux.
Pourquoi un point chaud électrique est dangereux ?
Un point chaud est une zone où la température devient anormalement élevée par rapport aux équipements voisins ou aux conditions normales de fonctionnement. Dans un tableau électrique, un TGBT ou un poste HTA, il peut se former sur une connexion, un câble, une cosse, un jeu de barres, un disjoncteur, un contacteur, une cellule, un transformateur ou un départ fortement sollicité.
Le problème est simple : plus la zone chauffe, plus le matériel se dégrade. Les isolants peuvent durcir, les plastiques peuvent brunir, les connexions peuvent se détériorer, les serrages peuvent perdre en efficacité et la résistance électrique peut augmenter. Cette résistance crée encore plus de chaleur. C’est un cercle vicieux.
Un point chaud n’est pas seulement un défaut de confort ou une anomalie technique. Il peut entraîner un déclenchement, une coupure d’exploitation, la destruction d’un départ électrique ou un départ de feu si l’échauffement progresse sans contrôle.
Ce que la caméra thermique permet de détecter dans un poste électrique
La caméra thermique mesure le rayonnement infrarouge émis par les équipements et transforme cette information en image thermique. Les zones plus chaudes apparaissent immédiatement. L’intérêt est de pouvoir comparer des éléments similaires : une phase avec une autre, un départ avec les départs voisins, une connexion avec une connexion équivalente.
Connexions desserrées
Un mauvais contact augmente la résistance électrique. Sous charge, la borne ou la cosse chauffe plus que les autres. C’est l’un des défauts les plus fréquents détectés par thermographie.
Départs surchargés
Un départ qui alimente trop d’équipements ou qui travaille au-delà de sa zone de confort peut présenter une élévation de température anormale.
Disjoncteurs fatigués
Un disjoncteur vieillissant, mal ventilé ou soumis à une charge importante peut chauffer plus que les appareils voisins.
Déséquilibre de phases
Lorsque les phases ne travaillent pas de manière équilibrée, certaines zones peuvent chauffer davantage, notamment sur les câbles, départs et jeux de barres.
Les zones à contrôler lors d’une thermographie électrique
Une thermographie efficace ne se limite pas à prendre quelques photos au hasard. Le contrôle doit suivre une logique de poste complet. L’objectif est de parcourir l’installation depuis l’arrivée d’énergie jusqu’aux départs principaux, en gardant une lecture technique cohérente.
| Zone contrôlée | Ce que l’on recherche | Pourquoi c’est important | Action possible |
|---|---|---|---|
| Cellules HTA | Échauffements anormaux, défaut de contact, zone plus chaude que les éléments voisins | Une anomalie côté haute tension peut avoir des conséquences lourdes sur toute l’alimentation du site | Diagnostic ciblé, contrôle, intervention habilitée |

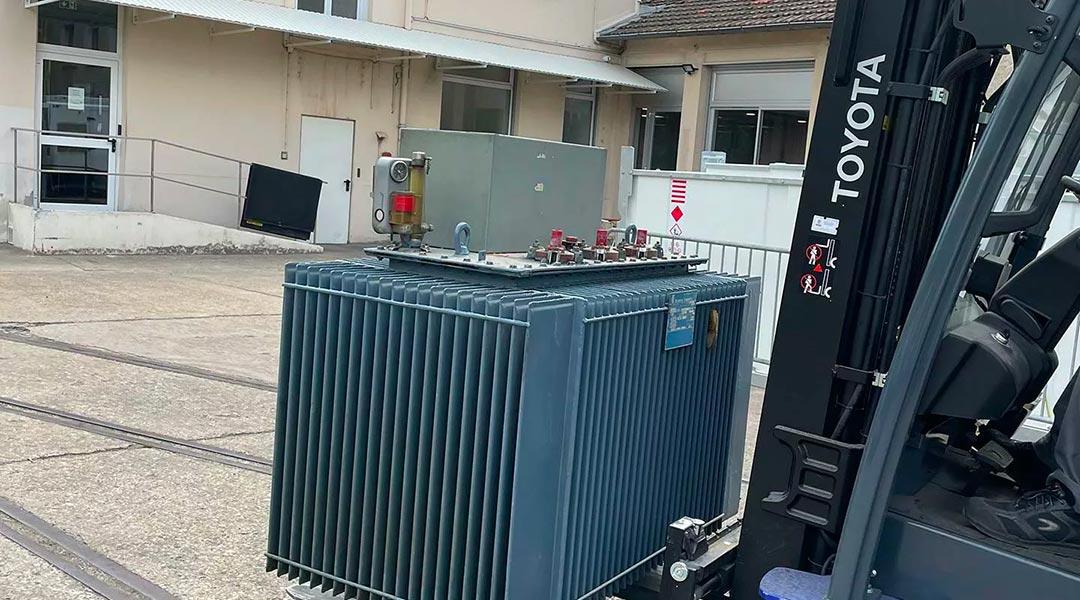

| Transformateur | Température anormale, différence entre zones, refroidissement insuffisant | Le transformateur est le cœur de l’alimentation électrique du bâtiment | Contrôle refroidissement, ventilation, charge, huile si transformateur immergé |
| TGBT | Jeux de barres, disjoncteurs, borniers, départs, câbles qui chauffent | Le TGBT concentre les départs principaux et les intensités importantes | Resserage, remplacement matériel, équilibrage, correction surcharge |
| Armoires divisionnaires | Départs sollicités, mauvais serrages, appareillage vieillissant | Une anomalie locale peut arrêter une zone précise du site | Maintenance ciblée, remplacement, contrôle complémentaire |
| Câbles et raccordements | Échauffement sur cosses, courbures, terminaisons, zones oxydées | Les câbles dégradés peuvent provoquer coupure ou départ de feu | Reprise de connexion, remplacement câble ou cosse |
Quand réaliser une thermographie de poste électrique ?
La thermographie peut être réalisée en prévention, en diagnostic ou après un incident. Elle est particulièrement intéressante lorsque l’installation fonctionne sous charge, car les points chauds apparaissent plus clairement quand le courant circule. Faire une thermographie sur un poste faiblement chargé peut être moins révélateur.
Avant l’été
Avant les fortes chaleurs, la thermographie permet de vérifier que le poste HTA, le transformateur et le TGBT supporteront mieux les pics de consommation liés à la climatisation et aux groupes froids.
Après une odeur de chaud
Une odeur de brûlé ou de plastique chaud doit déclencher un contrôle rapide. La caméra thermique aide à localiser la zone qui chauffe avant démontage.
Après ajout d’équipements
Machines, climatisations, bornes de recharge, cuisine professionnelle, extension de bâtiment : chaque évolution de charge peut modifier l’équilibre thermique.
Dans un plan de maintenance
Intégrée à une maintenance régulière, elle permet de comparer les résultats dans le temps et de suivre l’évolution d’une anomalie.
Un doute sur un échauffement dans votre poste électrique ?
TGBT France peut réaliser une thermographie infrarouge de votre poste HTA, transformateur, TGBT et armoires principales afin d’identifier les points chauds avant la panne ou l’incendie.
Comment se déroule un contrôle thermographique ?
Une intervention sérieuse commence par la compréhension du site : type d’activité, historique des incidents, puissance appelée, équipements sensibles, période de charge, zones qui ont déjà déclenché ou chauffé. Ensuite, le contrôle se déroule avec méthode, en respectant les règles de sécurité électrique.
Préparation du contrôle
Identification des zones à contrôler, conditions de charge, accès au poste, règles de sécurité, équipements concernés.
Inspection visuelle
Recherche de traces de chauffe, odeurs, poussière, ventilation insuffisante, câbles marqués ou composants vieillissants.
Captures thermiques
Prise d’images infrarouges sur les zones sensibles : cellules HTA, transformateur, TGBT, départs, borniers, jeux de barres.
Analyse des écarts
Comparaison des températures entre phases, équipements similaires et zones voisines afin d’isoler les anomalies réelles.
Rapport et priorités
Remise d’un rapport clair avec les anomalies, leur niveau d’urgence, les photos thermiques et les actions recommandées.
Thermographie et prévention incendie : le lien direct
Un incendie électrique est rarement un événement totalement imprévisible. Dans beaucoup de cas, il est précédé par des signes : échauffement, odeur, brunissement, déclenchement, bruit, vibration, isolement dégradé ou connexion fatiguée. La thermographie permet d’intervenir à ce stade, avant que l’anomalie ne devienne un sinistre.
Sur un site professionnel, ce contrôle peut avoir une valeur importante pour la continuité d’activité. Il évite d’attendre que la protection déclenche, que le matériel brûle ou que le site soit obligé d’arrêter son exploitation. Il permet aussi de documenter l’état du poste, ce qui peut aider le responsable technique à justifier les travaux auprès de la direction, du syndic, du bailleur ou de l’assurance.
Une thermographie n’est pas seulement une photo thermique. Sa valeur dépend de l’interprétation : charge au moment du contrôle, comparaison entre phases, connaissance du matériel, historique du site et capacité à proposer une action adaptée.
Trois scénarios réels où la thermographie évite une panne
Centre commercial avec climatisation à pleine charge
En période de forte chaleur, les groupes de climatisation fonctionnent presque en continu. Un départ du TGBT chauffe plus que les autres, mais aucun déclenchement n’a encore eu lieu. La thermographie révèle une température anormale sur une borne de puissance. Après contrôle, le serrage est repris et le départ est sécurisé avant le week-end de forte fréquentation.
Entrepôt logistique avec ajout de bornes de recharge
Le site a ajouté plusieurs équipements électriques sans revoir complètement son équilibre de charge. Lors d’un contrôle préventif, la caméra thermique met en évidence un échauffement sur un câble de départ. Le diagnostic montre une sollicitation trop importante sur une zone du TGBT. Une correction est planifiée avant l’arrêt d’exploitation.
Copropriété avec odeur de chaud dans le local technique
Le syndic signale une odeur inhabituelle dans le local électrique. Visuellement, rien ne semble brûlé. La thermographie localise un point chaud sur un bornier. L’intervention évite une aggravation, sécurise l’alimentation des parties communes et permet de produire un rapport clair pour le conseil syndical.
Les erreurs fréquentes à éviter
La thermographie est très utile, mais elle doit être réalisée correctement. Un contrôle trop rapide, hors charge ou mal interprété peut passer à côté d’un défaut important. À l’inverse, une image spectaculaire ne signifie pas toujours danger immédiat si elle n’est pas replacée dans son contexte technique.
- Contrôler une installation trop peu chargée : certains points chauds ne ressortent que lorsque le courant est significatif.
- Comparer des éléments non comparables : il faut analyser des phases, départs ou équipements équivalents.
- Se limiter au TGBT : les cellules, transformateurs, armoires et câbles doivent aussi être pris en compte.
- Ignorer la ventilation : un local trop chaud fausse l’analyse et aggrave les défauts.
- Ne pas agir après le rapport : le contrôle ne sert à rien si les anomalies prioritaires ne sont pas corrigées.
Que contient un bon rapport de thermographie électrique ?
Le rapport doit être exploitable. Il ne doit pas seulement montrer de belles images thermiques. Il doit permettre au client de comprendre les anomalies, de hiérarchiser les urgences et de décider les actions à mener. Un bon rapport parle au responsable technique, mais aussi à la direction ou au gestionnaire de bâtiment.
| Élément du rapport | Utilité | Exemple d’information attendue |
|---|---|---|
| Photo visible + photo thermique | Localiser précisément la zone contrôlée | Départ TGBT n°3, phase L2, borne supérieure |
| Température relevée | Mesurer l’écart et suivre l’évolution | Zone à 82 °C contre départs voisins à 41 °C |
| Niveau d’urgence | Prioriser les interventions | Surveillance, correction planifiée, intervention rapide |
| Cause probable | Orienter le diagnostic | Serrage insuffisant, surcharge, déséquilibre, matériel vieillissant |
| Action recommandée | Passer du constat à la correction | Resserage, remplacement départ, équilibrage, contrôle complémentaire |
Pourquoi choisir TGBT France pour une thermographie de poste électrique ?
TGBT France intervient sur les installations électriques professionnelles, les postes HTA, les transformateurs, les TGBT et les équipements associés. L’intérêt d’un contrôle par une équipe spécialisée est d’associer la mesure thermique à une vraie lecture électrique : comprendre où se situe le défaut, pourquoi il apparaît, quel risque il représente et quelle action engager.
Le but n’est pas de faire peur au client avec une image rouge. Le but est de protéger le site. Une thermographie bien réalisée permet d’éviter des pannes coûteuses, de planifier les travaux au bon moment, de réduire le risque incendie et de sécuriser la continuité d’alimentation.
Questions fréquentes sur la thermographie d’un poste électrique
La thermographie nécessite-t-elle une coupure électrique ?
Pas forcément. Dans de nombreux cas, le contrôle est réalisé installation en fonctionnement, car les points chauds apparaissent mieux sous charge. Les règles de sécurité restent indispensables.
Un point chaud signifie-t-il qu’il y a danger immédiat ?
Pas toujours. Il faut interpréter l’écart de température, la charge, le type de matériel et l’environnement. Certains défauts nécessitent une action rapide, d’autres une surveillance.
Peut-on contrôler uniquement le TGBT ?
Oui, mais il est souvent préférable de contrôler l’ensemble du poste : cellules HTA, transformateur, TGBT, armoires principales et raccordements.
À quelle fréquence faire une thermographie ?
Pour un site sensible, un contrôle annuel ou avant une période de forte sollicitation peut être pertinent. La fréquence dépend de l’activité, de l’âge du matériel et de l’historique des incidents.
La thermographie remplace-t-elle la maintenance électrique ?
Non. Elle complète la maintenance. Elle aide à cibler les anomalies, mais elle ne remplace pas les vérifications, essais, serrages, nettoyages et remplacements nécessaires.
Que faire après détection d’un point chaud ?
Il faut sécuriser la zone, analyser la cause, définir l’urgence et réaliser l’action corrective : resserage, remplacement, équilibrage, délestage ou contrôle complémentaire.
